İzometrik Parça ve Görünüş Çıkarma Çalışması

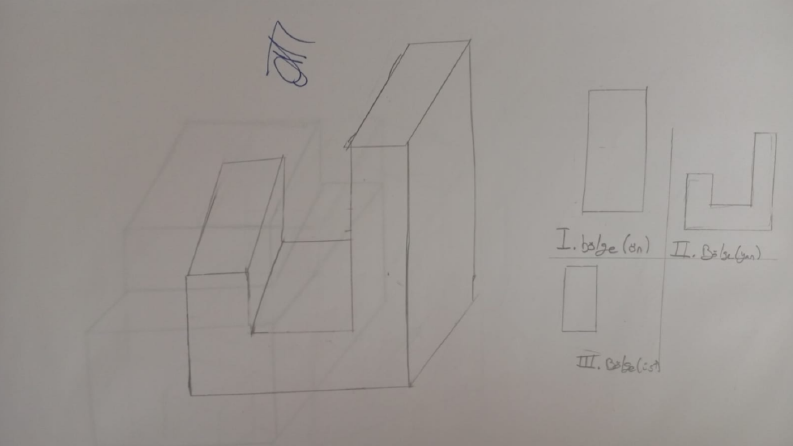

Bu çalışmada izometrik bir parçanın el çizimi teknik resmi hazırlanmıştır. Parçanın temel formu düzenli şekilde oluşturulmuş, görünüşleri sade ve anlaşılır biçimde gösterilmiştir. Çizimde teknik resim düzenine ve çizgi yerleşimine dikkat edilmiştir.
